Kaikki saatavissa olevat liukuovilevyjen, liukuovikiskojen ja liukuovirunkojen koot näet alla. Liukuovilevyn voi tarvittaessa tilata myös ilman kiskoa tai runkoa. Suosittelemme kuitenkin tuotteiden hankkimista settinä, sillä Swedoor-tuotteet ovat keskenään yhteensopivia. Tarkista kustakin tuotteesta saatavissa olevat koot tuotesivuilta.

Hyppää tästä kohtaan:



Seinän sisään liukuvat ovet



Seinän päällä liukuvat ovet




LIUKUOVILEVYJEN MITAT

Liukuovilevyjä saa alla mainituissa ko'oissa. Tarkista saatavissa olevat koot kunkin oven tuotesivulta. Vain 2040 mm korkeat liukuovet soveltuvat seinän sisään liukuvaan liukuovirunkoon.

  • Liukuovilevyt ovat suorareunaisia (ei-huullettuja), 40 mm paksuja ja niissä on ohjurin ura sekä kromattu pyöreä kuppivedin. 2040 mm korkeissa ovilevyissä on lisäksi sormivetorengas.
  • 2040 mm korkean oven saa myös lukittavana, jolloin sormivetorenkaan tilalla on Abloy lukkorunko 4249 ja krominen WC-vääntönuppi. Tilaa tällöin myös seinän sisään liukuvan oven runko tai Modern-liukukisko lukittavana versiona.

Ovilevyn koko

725 x 2040 mm

725 x 2150 mm

825 x 2040 mm

825 x 2150 mm

925 x 2040 mm

925 x 2150 mm

1025 x 2040 mm

1025 x 2150 mm

1125 x 2040 mm



Takaisin sivun alkuun

SLIDE-LIUKUKISKON MITAT

Katso alla olevasta mitoitustaulukosta liukukiskon koot, yhteensopivat liukuovilevykoot sekä aukon maksimikoot.

Slide 2100 ja Slide 3000 liukukisko sisältää: liukukisko 2100 mm tai 3000 mm, pyörästö, kiskon etu- ja päätylevyt (RAL 9010 valkoinen) sekä lattiaohjuri.

Aukon maksimi-
leveys (mm)

Aukon maksimi-
korkeus (mm)

Ovikoko (mm)

Liukukisko (mm)

700

2000

725 x 2040

2100

700

2100

725 x 2150

2100

800

2000

825 x 2040

2100

800

2100

825 x 2150

2100

900

2000

925 x 2040

2100

900

2100

925 x 2150

2100

1000

2100

1025 x 2150

2100

1100

2000

1125 x 2040

3000

1225

2100

1250 x 2150

3000



Takaisin sivun alkuun

DESIGN-LIUKUKISKON MITAT

Katso alla olevasta mitoitustaulukosta Design-liukukiskon koot, yhteensopivat liukuovilevykoot sekä aukon maksimikoot.

Aukon maksimi-
leveys (mm)

Aukon maksimi-
korkeus (mm)

Ovikoko (mm)

Liukukisko (mm)

700

2000

725 x 2040

1450

700

2100

725 x 2150

1450

800

2000

825 x 2040

1650

800

2100

825 x 2150

1650

900

2000

925 x 2040

1850

900

2100

925 x 2150

1850

1000

2100

1025 x 2150

2050



Takaisin sivun alkuun

DESIGN-LIUKUKISKON PARIOVEN MITAT

Katso alla olevasta mitoitustaulukosta Design-parioviliukukiskon koot, yhteensopivat liukuovilevykoot sekä aukon maksimikoot.

Aukon maksimi-
leveys (mm)

Aukon maksimi-
korkeus (mm)

Ovikoko (mm) x 2 kpl

Liukukisko (mm)

1400

2000

725 x 2040

2900

1400

2100

725 x 2150

2900

1600

2000

825 x 2040

3300

1600

2100

825 x 2150

3300

1800

2000

925 x 2040

3700

1800

2100

925 x 2150

3700

2000

2100

1025 x 2150

4100



Takaisin sivun alkuun

MODERN-LIUKUKISKON MITAT

Katso alla olevasta mitoitustaulukosta Modern-liukukiskon koot, yhteensopivat liukuovilevykoot sekä aukon maksimikoot.

Aukon maksimi-
leveys (mm)

Aukon maksimi-
korkeus (mm)

Ovikoko (mm)

Liukukisko (mm)

700

2000

725 x 2040

1508

700

2100

725 x 2150

1508

800

2000

825 x 2040

1708

800

2100

825 x 2150

1708

900

2000

925 x 2040

1908

900

2100

925 x 2150

1908

1000

2100

1025 x 2150

2108

1100

2000

1125 x 2040

2308

1225

2100

1250 x 2150

2558



Takaisin sivun alkuun

RETRO-LIUKUKISKON MITAT

Katso alla olevasta mitoitustaulukosta Retro-liukukiskon koot, yhteensopivat liukuovilevykoot sekä aukon maksimikoot.

Suosittelemme, että aukon korkeus mitoitetaan 20 mm matalammaksi kuin ovilevyn korkeus. Kun kisko asennetaan asennusohjeen mukaan, ovilehti on 10 mm lattian yläpuolella.

Retro-liukukiskon saa myös pariovena. Tilaa tällöin 2 kiskoa ja 2 ovilevyä.

Aukon maksimi-
leveys (mm)

Aukon maksimi-
korkeus (mm)

Ovikoko (mm)

Liukukisko (mm)

700

2000

725 x 2040

2000

700

2100

725 x 2150

2000

800

2000

825 x 2040

2000

800

2100

825 x 2150

2000

900

2000

925 x 2040

2000

900

2100

925 x 2150

2000

1000

2100

1025 x 2150

2400

1100

2000

1125 x 2040

2400



Takaisin sivun alkuun

LIUKUOVIRUNGON MITAT

Katso alla olevasta mitoitustaulukosta seinän sisään liukuvan oven rungon koot, yhteensopivat liukuovilevykoot sekä muut tärkeät mitoitustiedot.

Liukuovirunkoja on saatavissa kahdelle eri seinän paksuudelle. 92 mm seinään soveltuu 66 mm paksu liukuovirunko ja 121 mm seinään 95 mm paksu liukuovirunko.

  • A = liukuovirungon paksuus 66 mm tai 95 mm
  • B = vapaa tila 48 mm (rungon ja seinärangan väliin jää tilaa noin 10 mm tilaa, joka täytetään asennuspaloilla tai kiiloilla)
  • C = ovilevyn paksuus 40 mm
  • D = valmiin levytetyn seinän paksuus 92 mm tai 121 mm



Liukuovirunko/
tekniset tiedot

Slide
JW725/66
tai JW725/95

Slide
JW825/66
tai JW825/95

Slide
JW925/66
tai JW925/95

Slide
JW1025/66
JW 1025/95

Slide
JW1125/66
tai JW1125/95

Vapaa kulkuaukko (mm)

705

805

905

1005

1105

Kulkuaukon korkeus valmiista lattiapinnasta (mm)

2040

2040

2040

2040

2040

Asennusaukon leveys* (mm)

1500

1700

1900

2100

2300

Asennusaukon korkeus (mm)

2110

2110

2110

2110

2110

Rungon leveys (mm)

1480

1680

1880

2080

2280

Rungon korkeus (mm)

2100

2100

2100

2100

2100

Rungon paksuus = A (mm)

66 tai 95

66 tai 95

66 tai 95

66 tai 95

66 tai 95

Seinän paksuus = D (mm)

92 tai 121

92 tai 121

92 tai 121

92 tai 121

92 tai 121

Ovilevy (mm)

725 x 2040

825 x 2040

925 x 2040

1025 x 2040

1125 x 2040

* Rungon ja seinärangan väliin jää vapaata tilaa (B) noin 10 mm. Täytä asennuspaloilla tai kiiloilla.



Takaisin sivun alkuun

SEINÄN SISÄÄN LIUKUVAN PARIOVEN MITAT

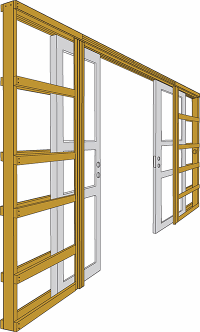

Seinän sisään liukuvan parioven runko tehdään kahdesta yksittäisestä rungosta. Tällöin toisen puolen pystykappa jää ylimääräiseksi.

Katso alla olevasta mitoitustaulukosta seinän sisään liukuvan oven rungon koot, yhteensopivat liukuovilevykoot sekä muut tärkeät mitoitustiedot.

Liukuovirunkoja on saatavissa kahdelle eri seinän paksuudelle. 92 mm seinään soveltuu 66 mm paksu liukuovirunko ja 121 mm seinään 95 mm paksu liukuovirunko.

  • A = liukuovirungon paksuus 66 mm tai 95 mm
  • B = vapaa tila 48 mm (rungon ja seinärangan väliin jää tilaa noin 10 mm tilaa, joka täytetään asennuspaloilla tai kiiloilla)
  • C = ovilevyn paksuus 40 mm
  • D = valmiin levytetyn seinän paksuus 92 mm tai 121 mm



Liukuovirunko/
tekniset tiedot

2 x Slide
JW725/66
tai JW725/95

2 x Slide
JW825/66
tai JW825/95

2 x Slide
JW925/66
tai JW925/95

2 x Slide
JW1125/66
tai JW1125/95

Vapaa kulkuaukko (mm)

1410

1610

1810

2210

Kulkuaukon korkeus valmiista lattiapinnasta (mm)

2040

2040

2040

2040

Asennusaukon leveys* (mm)

2950

3350

3750

4550

Asennusaukon korkeus (mm)

2110

2110

2110

2110

Rungon leveys (mm)

2940

3340

3740

4540

Rungon korkeus (mm)

2100

2100

2100

2100

Rungon paksuus = A (mm)

66 tai 95

66 tai 95

66 tai 95

66 tai 95

Seinän paksuus = D (mm)

92 tai 121

92 tai 121

92 tai 121

92 tai 121

Ovilevy (mm)

725 x 2040

825 x 2040

925 x 2040

1125 x 2040

* Rungon ja seinärangan väliin jää vapaata tilaa (B) noin 10 mm. Täytä asennuspaloilla tai kiiloilla.
