Ovi- ja karmimitta ilmoitetaan moduulimittana, jossa yksi moduuli (M) on 100 mm. Kaikki saatavissa olevat sisäovikoot näet alla. Sisäoven ovilevyn ja karmi tilataan erikseen. Sisäovilevyn voi siis tarvittaessa tilata myös ilman karmia. Tarkista kustakin ovilevystä ja sisäoven karmista saatavissa olevat koot tuotesivuilta.

Hyppää tällä sivulla kohtaan

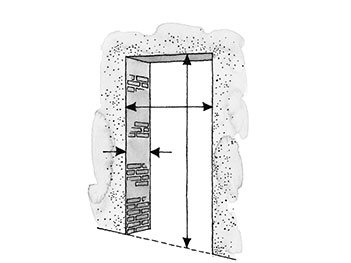

Miten asennusaukko mitataan?

Jos tarvitset sisäoven ja karmin, mittaa asennusaukon leveys ja korkeus sekä seinän paksuus. Varmuuden vuoksi on hyvä ottaa mitat useammasta kohdasta.

oviaukon-mittaaminen



MITEN VALITAAN OIKEAN KOKOINEN SISÄOVI JA KARMI?

Karmin syvyys on useimmiten 92 mm, mutta saatavissa on myös 68 mm syvä karmi.

Oven ja karmin leveys ja korkeus ilmoitetaan moduulimittana, jossa yksi moduuli (M) on 100 mm. Esimerkiksi noin 900 x 2100 mm asennusaukkoon sopii 9 x 21M kokoinen karmi ja ovilevy. Karmimitan molemmille sivuille ja karmin yläpuun päälle jätetään yleensä 10-20 mm asennusväli. 9 x 21M kokoisen karmin mitat ovat 890 x 2090 mm ja ovilevyn 825 x 2040 mm.

Jos vakiomitat eivät vastaa tarpeitasi, valitse erikoismittainen sisäovi.

MITEN VALITAAN OIKEAN KOKOINEN SISÄOVILEVY?

Jos tarvitset vain ovilevyn, mittaa nykyisen ovilevyn leveys ja korkeus. Mittaa huullettu ovilevy sen kapeammalta puolelta eli siltä puolelta, jossa ei ole huullosta. Leveyden saat helpoiten mitattua ovilevyn alareunasta niin, että mitta on huulloksessa kiinni.

ulko_oven_mitoitus_swedoor-w800

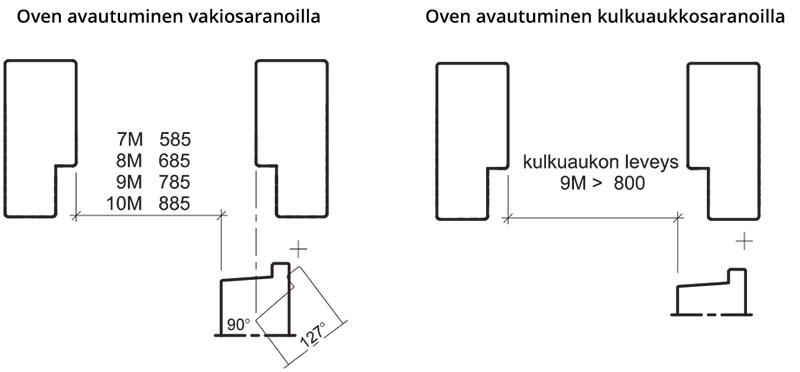

Kulkuaukkovaatimus 800 mm

Ympäristöministeriön asetuksen 241/2017 mukaan asumista palveleviin välttämättömiin tiloihin (mm. talon sisäänkäyntikerroksen wc ja pesuhuone) johtavan oven ja kulkuaukon vapaan leveyden on oltava vähintään 800 millimetriä. Kulkuaukkokarmin ansiosta 9M leveä sisäovi aukeaa niin, että kulkuaukon todellinen leveys on 90º avautumiskulmassa vähintään 800 mm, joten 10M-levyistä oviaukkoa ei välttämättä tarvita.

Swedoorin karmeihin 602, 613 ja 607 saa kulkuaukko-ominaisuuden, jonka ansiosta 9M-leveät ovet aukeavat riittävästi niin, että vaatimus täyttyy ilman 10M-leveää ovea.



sisaoven-avautuminen-vakio-ja-kulkuaukkosaranoilla-Swedoor

Palaa sivun alkuun

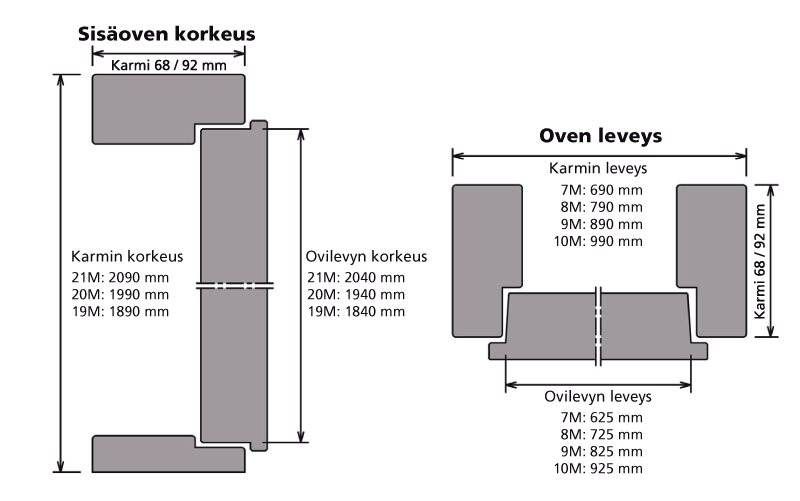

SISÄOVIEN MODUULIMITAT

Yksittäisiä sisäovia saa taulukon mukaisissa moduuliko'oissa. Tarkista saatavissa olevat koot kunkin oven tuotesivulta. Jos taulukossa ei ole sopivaa mittaa, katso sisäovien erikoismitat.

sisaoven-mitoitus-swedoor

Koko (M)

Ovilevy mm

Karmin ulkomitta mm

Aukko mm

10 x 21

925 X 2040

990 x 2090

1000 x 2100

10 x 20

925 x 1940

990 x 1990

1000 x 2000

9 x 21

825 x 2040

890 x 2090

900 x 2100

9 x 20

825 x 1940

890 x 1990

900 x 2000

9 x 19

825 x 1840

890 x 1890

900 x 1900

8 x 21

725 x 2040

790 x 2090

800 x 2100

8 x 20

725 x 1940

790 x 1990

    800 x 2000

8 x 19

725 x 1840

790 x 1890

800 x 1900

7 x 21

625 x 2040

690 x 2090

700 x 2100

7 x 20

625 x 1940

690 x 1990

700 x 2000

7 x 19

625 x 1840

690 x 1890

700 x 1900



Palaa sivun alkuun



SISÄOVIEN ERIKOISMITAT

Erikoismittainen sisäovi toimitetaan aina karmin kanssa. Ilmoita siis tilatessa karmin ulkomitta. Valitse karmisyvyys 92 mm tai 68 mm. 92 mm karmissa on tiiviste ja 68 mm karmissa ei ole tiivistettä.

Jälleenmyyjä tilaa oven kirjallisesti asiakaspalvelustamme, joka vahvistaa mallin sopivuuden haluttuun kokoon ja toimitusajan. Pidätämme oikeuden pyöristää annettu mitta lähimpään saatavaan erikoismittaan. Emme ota vastuuta väärin mitatusta oven/oviaukon koosta.

Näitä sisäovimalleja saa taulukon mukaisissa erikoismitoissa:

Lähin moduulileveys

Erikoisleveys (karmin ulkomitta)

≥ 6M

590, 620, 640, 670 mm

≥ 7M

690, 720, 740, 770 mm

≥ 8M

790, 820, 840, 870 mm

≥ 9M

890, 920, 940, 970 mm

≥ 10M

990, 1020, 1040, 1070 mm

≥ 11M

1090, 1120, 1140, 1170 mm

= 12M

1190 mm



Valitse leveyden lisäksi sopiva korkeus:

Lähin moduulikorkeus

Erikoiskorkeus (karmin ulkomitta)

≥ 18M

1790, 1820, 1840, 1870 mm

≥ 19M

1890, 1920, 1940, 1970 mm

≥ 20M

1990, 2020, 2040, 2070 mm

≥ 21M*

2090, 2120, 2140, 2170 mm

≥ 22M*

2190, 2220, 2240, 2270 mm

= 23M*

2290 mm

*) Unique 505 ovimallia ei yli 21M korkeana.

Palaa sivun alkuun

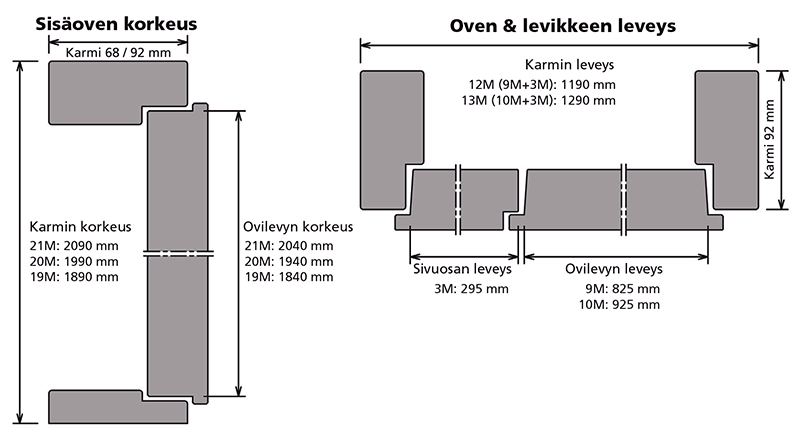

LEVIKKEELLISTEN SISÄOVIEN MODUULIMITAT

Levikkeellisiä ovia saa taulukon mukaisissa moduuliko'oissa.Tarkista saatavissa olevat koot kunkin oven tuotesivulta. Jos taulukossa ei ole sopivaa mittaa, katso sisäovien erikoismitat, pariovien mitat ja pariovien erikoismitat.

sisaoven-mitotus-levikkeellinen-ovi-Swedoor

Koko (M)

Ovilevy (mm)

Ulkomitta (mm)

Aukko mm

10M+3M x 21M*

925+295 x 2040

1290 x 2090

1300 x 2100

9M+3M x 21M*

825+295 x 2040

1190 x 2090

1200 x 2100

8M+3M x 21M*

725+295 x 2040

1090 x 2090

1100 x 2100

7M+3M x 21M*

625+295 x 2040

990 x 2090

1000 x 2100

*Laakalevike 30 cm

Palaa sivun alkuun

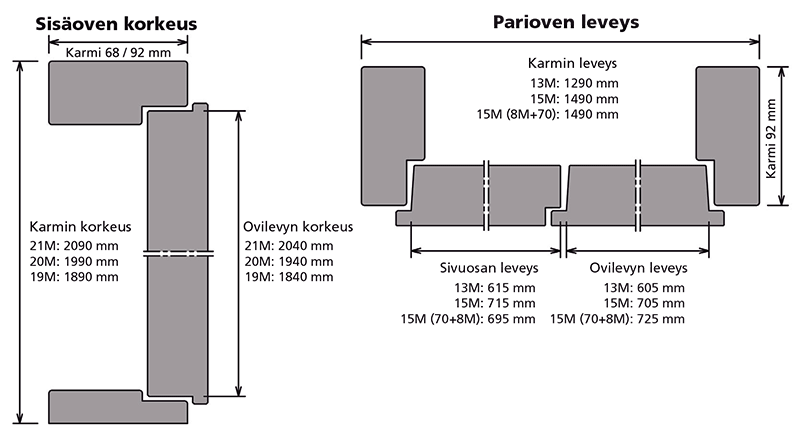

PARIOVIEN MODUULIMITAT

Pariovia saa taulukon mukaisissa moduuliko'oissa. Tarkista saatavissa olevat koot kunkin parioven tuotesivulta. Jos taulukossa ei ole sopivaa mittaa, katso pariovien erikoismitat.

sisaoven-mitotus-pariovi-Swedoor

Koko (M)

Ovilevy (mm)

Ulkomitta (mm)

Aukko mm

Pariovi 17 x 21M

805+815 x 2040

1690 x 2090

1700 x 2100

Pariovi 15 x 21M

705+715 x 2040

1490 x 2090

1500 x 2100

Laakapariovi 15 x 21M

725+695 x 2040

1490 x 2090

1500 x 2100

Pariovi 13 x 21M

605+615 x 2040

1290 x 2090

1300 x 2100

Laakapariovi 13 x 21M

625+595 x 2040

1290 x 2090

1300 x 2100

Palaa sivun alkuun



PARIOVIEN ERIKOISMITAT

Erikoismittainen pariovi toimitetaan aina karmin kanssa. Ilmoita siis tilatessa karmin ulkomitta. Valitse karmisyvyys 92 mm tai 68 mm. 92 mm karmissa on tiiviste ja 68 mm karmissa ei ole tiivistettä.

Jälleenmyyjä tilaa oven kirjallisesti asiakaspalvelustamme, joka vahvistaa mallin sopivuuden haluttuun kokoon ja toimitusajan. Pidätämme oikeuden pyöristää annettu mitta lähimpään saatavaan erikoismittaan. Emme ota vastuuta väärin mitatusta oven/oviaukon koosta.

Näitä pariovia saa taulukon mukaisissa erikoismitoissa:

Lähin moduulileveys

Erikoisleveydet

≥ 12M

1190, 1220, 1240, 1270 mm

≥ 13M

1290, 1320, 1340, 1370 mm

≥ 14M

1390, 1420, 1440, 1470 mm

≥ 15M

1490, 1520, 1540, 1570 mm

≥ 16M

1590, 1620, 1640, 1670 mm

≥ 17M

1690, 1720, 1740, 1770 mm

≥ 18M

1790, 1820, 1840, 1870 mm

≥ 19M

1890, 1920, 1940, 1970 mm

= 20M

1990 mm



Valitse leveyden lisäksi sopiva korkeus:

Lähin moduulikorkeus

Erikoiskorkeudet

≥ 18M

1790, 1820, 1840, 1870 mm

≥ 19M

1890, 1920, 1940, 1970 mm

≥ 20M

1990, 2020, 2040, 2070 mm

≥ 21M*

2090, 2120, 2140, 2170 mm

≥ 22M*

2190, 2220, 2240, 2270 mm

= 23M*

2290 mm

*) Unique 505 ovimallia ei yli 21M korkeana.
